Jeu de 4 plaquettes de freinTRW - ref. GDB1649

42,90 €

145,07 €prix conseillé*

À savoir :
  • Inclus : Vis d'étrier de frein
  • Avantage produit : Vis d'étrier, accessoires de montage
  • Quantité : 4
  • Hauteur : 49,8
  • Article complémentaire/Info complémentaire : Avec accessoires
  • Montage d'origine : TRW
  • Article complémentaire / Info complémentaire 2 : Avec vis d'étrier de frein
  • Longueur : 116,6
  • Gamme équipementier : COTEC
  • Gamme : Origine
  • Épaisseur : 17,8
  • Marque de conformité : E990R01120/605
  • Indicateur d'usure : Non préparé pour l'indicateur d'usure

COTEC est un revêtement en silicate appliqué sur le matériau de friction permet de réduire le temps de rodage de la plaquette, améliorant ainsi jusqu'à 47% les distances d'arrêt lors de premiers freinage. Il permet également d'optimiser le rodage des disques..TRW produit dans nos usines entièrement automatisées, ainsi nous maîtrisons le processus de fabrication, plus de 18 millions de jeux de plaquettes par an. Les plaquettes TRW sont produites selon les spécifications d’origine (OE) et sont conformes à la norme ECE R90. Les plaquettes TRW pour les véhicules particuliers sont sans cuivre depuis 2000. Toutes les plaquettes de frein TRW sont dotées de cales antibruit (phénolique ou métallique). Différents matériaux de friction pour différentes exigences du marché.

Description et Avantages Clés

Ce jeu de 4 plaquettes de frein TRW de gamme Origine est conçu pour répondre aux spécifications constructeurs les plus strictes. Grâce au revêtement en silicateCOTEC, le temps de rodage est significativement réduit, améliorant jusqu'à 47% les distances d'arrêt lors des premiers freinages tout en optimisant le rodage des disques. Certifiées conformes à la norme ECE R90, ces plaquettes intègrent des cales antibruit (phénoliques ou métalliques) pour un confort acoustique supérieur et une composition sans cuivre respectueuse de l'environnement. Le kit est livré complet avec les accessoires de montage et les vis d'étrier nécessaires pour une intervention précise.

Spécifications techniques

  • Montage d'origine : Système Lucas / Girling / TRW.

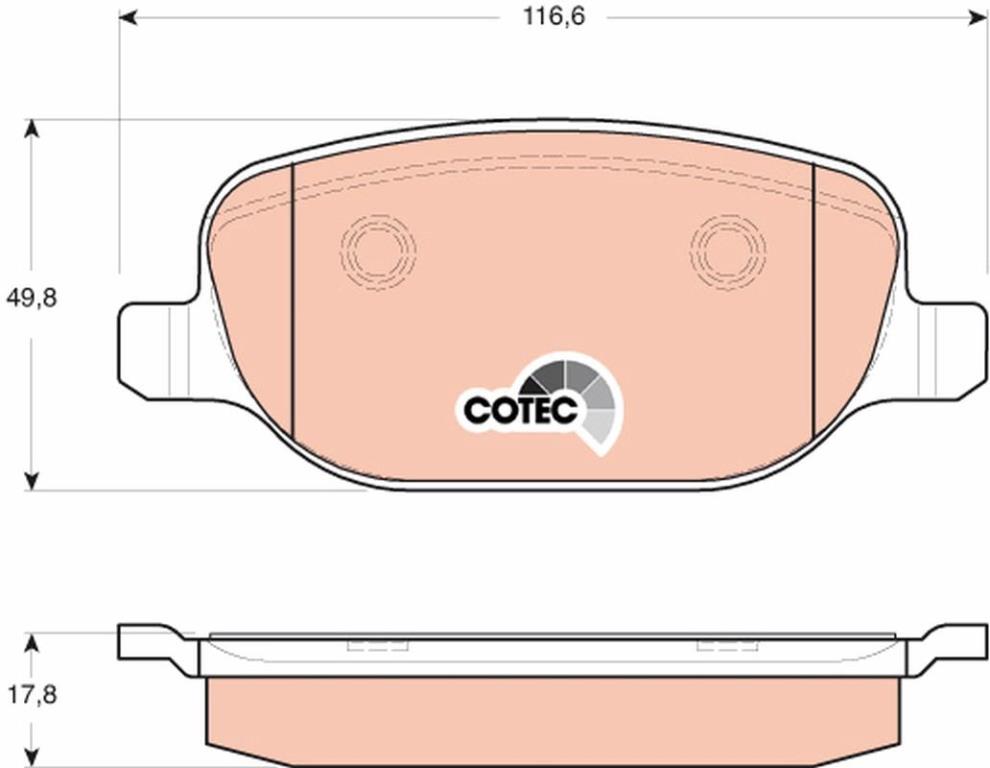

  • Dimensions : Longueur 116,6 mm x Hauteur 49,8 mm x Épaisseur 17,8 mm.
  • Gamme : Origine (Qualité OE).
  • Indicateur d'usure : Non préparé pour l'indicateur d'usure.

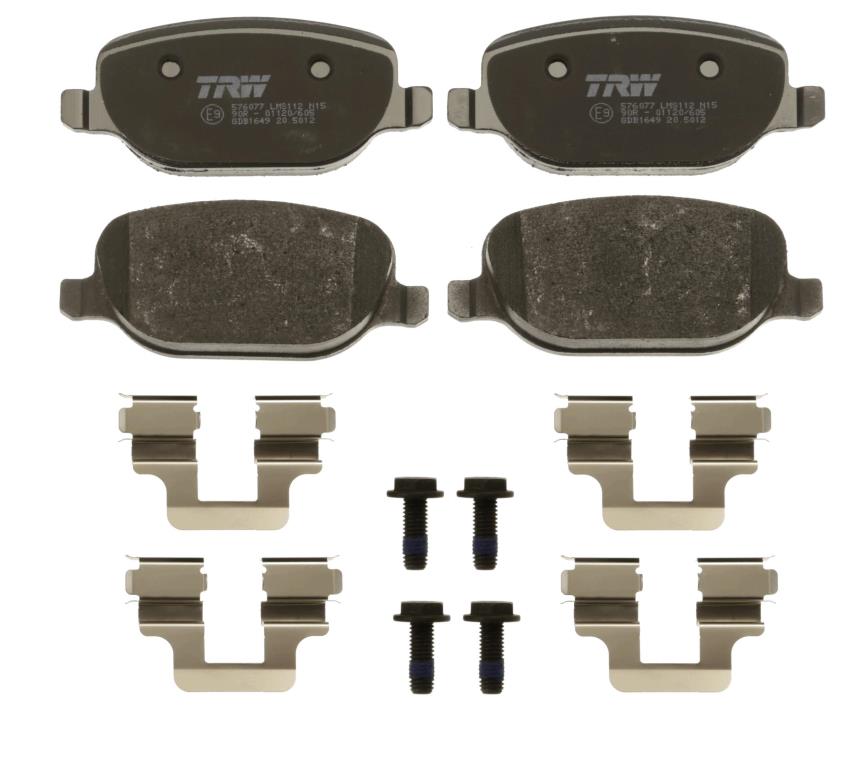

  • Inclus : 4 plaquettes de frein, vis d'étrier de frein et accessoires de montage.

Utilisation Recommandée

Ce produit est recommandé pour le remplacement des plaquettes sur les véhicules équipés d'étriers Lucas, Girling ou TRW. Son utilisation est idéale pour les conducteurs exigeant une performance de freinage immédiate et sécurisée dès la sortie de l'atelier, sans compromis sur le silence de fonctionnement. L'inclusion des vis d'étrier et des accessoires de montage garantit une installation conforme aux standards de sécurité, assurant une intégration parfaite avec le système de freinage existant.

  • Documentation technique 1
  • Documentation technique 2
  • Documentation technique 3

Autres références du produit :

  • TRW : 23760

Équivalent à ces références constructeurs :

  • ALFA ROMEO : 77363580, 77363819, 77363579, 77363818, 77364273
  • LANCIA : 77365560, 77363579, 77363818
  • PORSCHE : 181780

Équivalent à ces références équipementiers :

  • AISIN : BPFI2006
  • APEC : PAD1537
  • ATE : 13047027072
  • BENDIX : 573252B
  • BLUE PRINT : ADL144209
  • BORG & BECK : BBP1978
  • BOSCH : 0986TB3122, 0986TB3128, 0986424775
  • BREMBO : P23109, P23111, P23089
  • Bendix : DB2068
  • Brake ENGINEERING : PA1685
  • DELPHI : LP2297, LP1845
  • FEBI BILSTEIN : 16851
  • FERODO : FDB1795, FDB1796
  • FTE : BL1958A3, 9005495, 9010544
  • GALFER : B1G10205722
  • GIRLING : 6116491, 6116501
  • HELLA : 8DB355018771, 8DB355006741
  • ICER : 181780703, 181780
  • JURID : 573252J
  • LPR : 05P855
  • MAGNETI MARELLI : 363702161434
  • METELLI : 2207040
  • MEYLE : 0252376017
  • MINTEX : MDB2624
  • NECTO : FD7194A, FD7195A
  • NK : 221025
  • PAGID : T1568, T5157
  • QH Benelux : 7740
  • REMSA : 87890, 087860, 87891, 87860, 87803, 87800, 087800
  • REMY : RAP1820
  • ROADHOUSE : 287800
  • SWAG : 74916851
  • TEXTAR : 2376002, 2376001, 2376017824, 2376017814
  • VALEO : 601029
  • WAGNER : WBP23760A, WBP23760C
  • ZIMMERMANN : 237601751, 237601752
  • sbs : 221025
